對于500噸三梁
四柱油壓機中PLC的電氣控制各種開關量控制系統，一般可分為按聯鎖控制和按變化參量控制。
1、聯鎖控制：用反映某一運動的聯鎖信號（觸點）去控制另一運動相應的電路，實現兩個運動的相互制約，達到聯鎖控制的要求。其關鍵是正確地選擇和使用聯鎖信號。
2、變化參量控制：用反映運動狀態的物理量（如行程、時間、速度、數字、壓力、溫度等），來實現生產過程的控制。這種控制方式常用于生產過程的自動化控制中。
一、500噸三梁四柱油壓機中PLC的電氣控制聯鎖控制

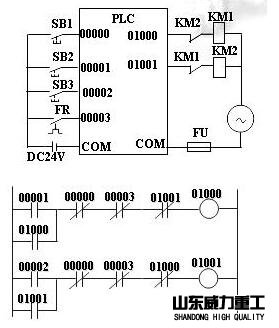

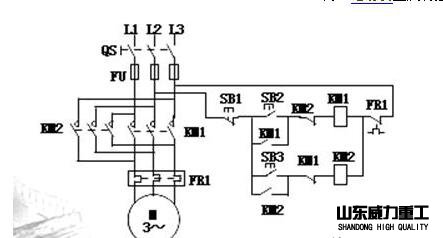

1．不能同時發生運動間的聯鎖控制
2．互為條件運動的聯鎖控制

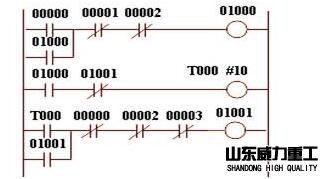

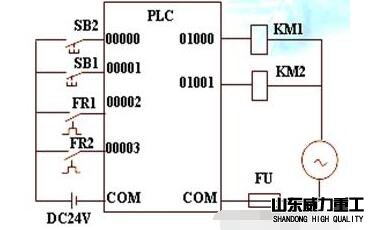

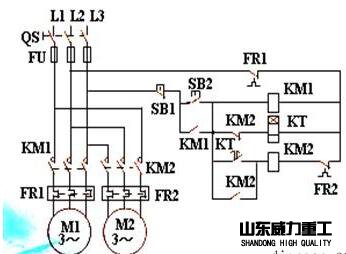

例：兩臺電動機順序起動
▲考慮FR觸點的接法
1）常閉觸點；
2）觸點外接。
3．不同控制方式運動間的聯鎖控制

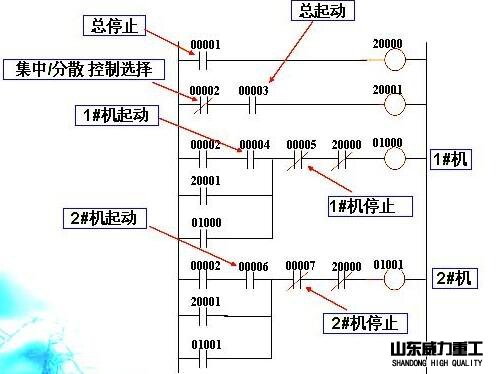

例：集中控制與分散控制
1．行程控制
例：自動限位控制
2．時間控制
例：Y-Δ減壓起動
考慮定時器的調整
3．速度控制
例：串電阻減壓起動和反接制動

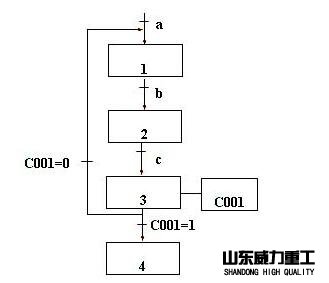

4．計數控制
① 當狀態3有效時，計數器計數（減1），若計數次數未到設定值，C001=0，返回到狀態1，繼續循環；
② 當狀態3有效時，計數器計數（減1），若計數次數到達設定值，C001=1，則跳出循環，轉到狀態4。
